PVT AlN 的建模

AlN 具有良好的电学和热学特性，是制造高温和高频电子设备绝缘基板的理想材料。块状 AlN 晶体通常通过升华技术（物理气相传输）生长，包括在反应器的热区蒸发 AlN 粉末，然后在冷区放置的籽晶上结晶反应物。由于分子氮吸附/解吸速率的动力学限制，AlN 生长需要高于1900 °C 的温度。VR软件为这一过程建模的功能包括：

• 粉末和籽晶之间间隙的质量传输建模，包括 Al 和 N2 的扩散以及对流。

• 预测密闭或半密闭生长室内的总蒸汽压力。

• AlN 粉末装料中的质量传输模型。该模型包括一套质量传输方程，用于计算 AlN 颗粒表面的异质化学反应。粉末特征（孔隙率、颗粒大小）可针对多个粉末区域独立指定。

• 长期生长过程中的晶体形状演变。

• 生长过程中的粉末演变，包括预测所有粉末特性（局部孔隙率和颗粒大小）的时间变化以及取决于这些粉末特性的物理特性的局部值。

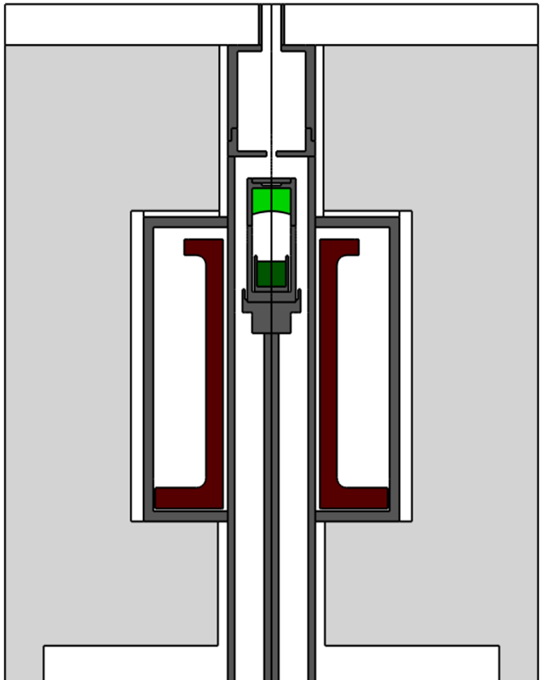

Reactor for AlN growth by PVT. Furnace design: Mat. Res. Soc. Symp. Proc. Vol. 743 (2003)

热传导建模
AlN 晶体生长系统中全局传热问题的建模包括：

• 感应加热。通过求解麦克斯韦方程计算感应加热产生的焦耳热源。

• 固体材料和气域中的传导传热。假设固体材料具有各向异性的导热性。

• AlN 粉末中的传热。根据粉末特性（局部孔隙率和颗粒大小）计算有效导热率。

• 透明气块中的对流和辐射传热。采用视因子技术来模拟辐射换热。固体块可视为辐射不透明或半透明。

VR 软件提供了快速修改虚拟熔炉以改善热场的方法，支持可编程的感应器功率和可编程的熔炉元件移动。感应器的功率也可以设置为与控制点中某些指定的恒定（或根据指定配方随时间变化）温度相匹配。

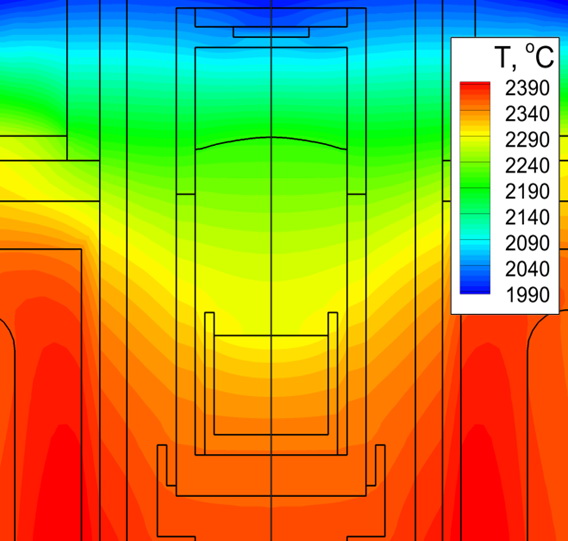

Temperature distribution in the crucible

反应物的质量传输模型
采用升华技术生长氮化铝时，其蒸气通常由 Al 和 N2 组成。反应物由AlN粉末蒸发产生，然后被输送到种子，在那里它们促成了 AlN 的单一生长。与氮化铝生长有关的表面机制与碳化硅的表面机制有很大不同。主要差异来自分子氮吸附/解吸速率的动力学限制，而分子氮与原子铝都是主要的活性气相物种。为了解释这种影响，我们使用了从真空中 AlN 自由蒸发数据中提取的与温度相关的 N2 吸附系数。

氮化铝升华生长的一个特点是，当蒸气几乎达到化学计量时（即 PAl ~ 2PN2），生长会急剧加速。此时，物种传输完全通过对流进行，气体速度仅受蒸发动力学的限制。在接近临界压力 Pc(T) 的低蒸气压下可以达到化学计量组成，此时气体流动模式发生了急剧变化，从准一维（对应于从源到种子的定向物种传输）变为基本二维（由于物种从坩埚进入环境）。当 P < Pc 时，AlN 在种子上的生长转变为蚀刻，这也可以通过提高温度来实现。

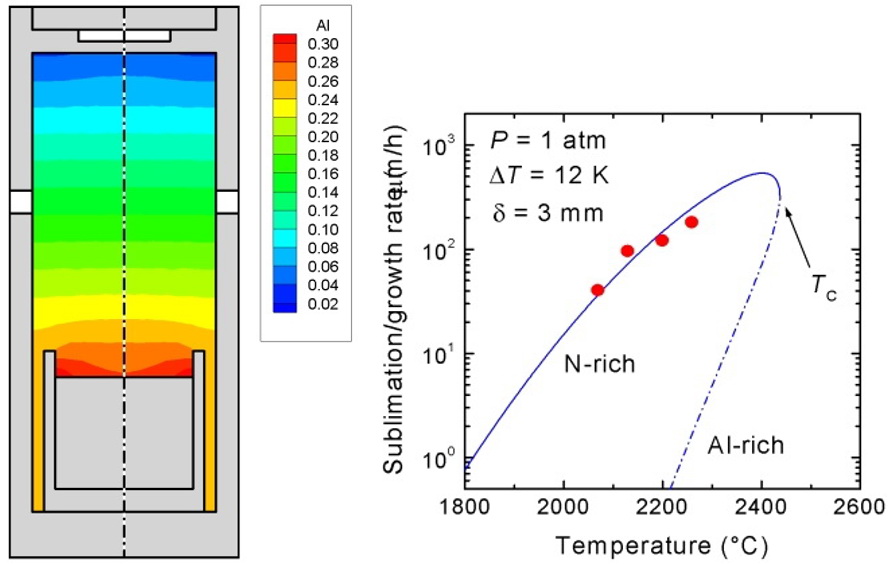

Simulation of the species transport in an AlN growth system.

                  Left: Al distribution in the growth chamber.  Right: temperature dependence of the AlN growth rate
